操作視頻ZX-AS單芯電纜帶電識別儀適用于110kV、220kV、500kV單芯帶電電纜識別，單芯電纜由于運行安全的需要，多數設計為鎧裝單端接地，現有的電纜識別設備，識別方法必須是電纜兩端鎧裝接地，所以無法完成單芯帶電電纜的識別工作。本儀器通過衛星授時技術，檢測單芯運行電纜工頻電流、相位，并分析電流趨勢，從而進行唯一性判別電纜，目前該技術處于領先水平。
1. 無需近端標定，可以直接兩端開始識別，不用來回跑，快速準確，大大提高識別的效率。
2. 可通過兩端電流之差測得所測電纜段的線路狀況，兩端電流之差為電流在該段電纜傳輸途中產生的分流電流，即為線損電流，若是線損電流較大，則線路可能存在漏電或竊電現象，需作排查處理。

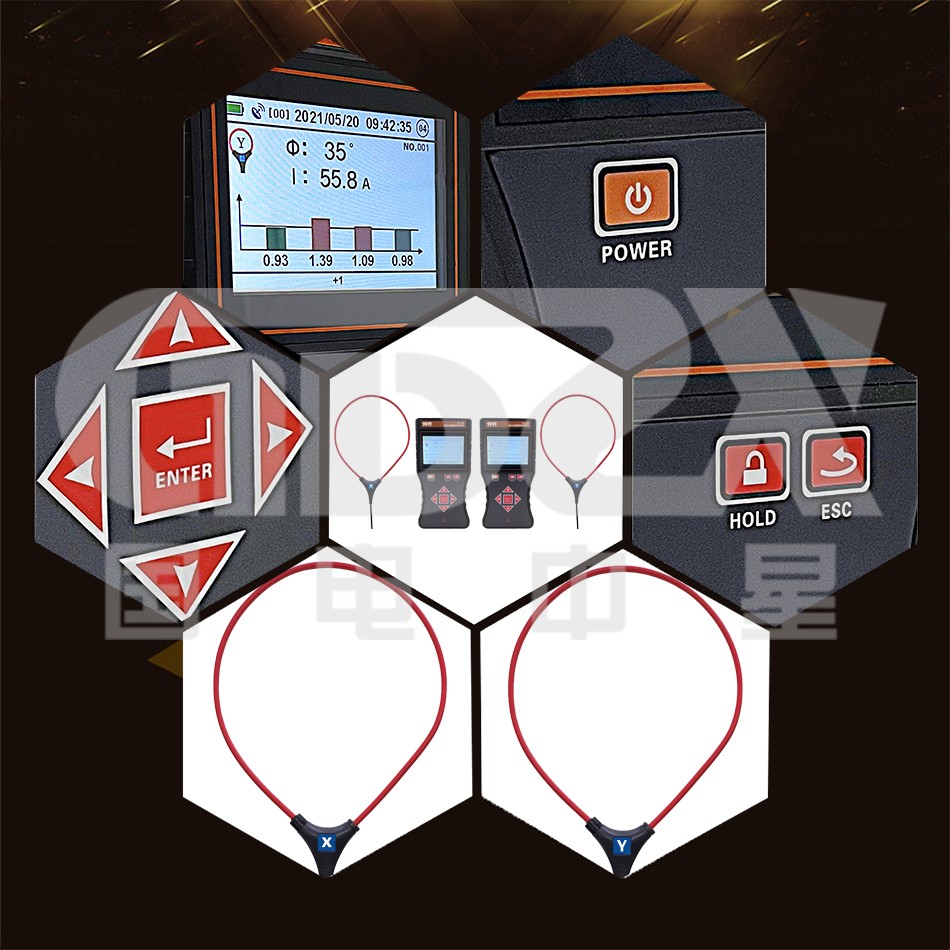

3. 儀器主要由兩臺接收機、兩把柔性電流鉗組成，攜帶和操作都非常方便。

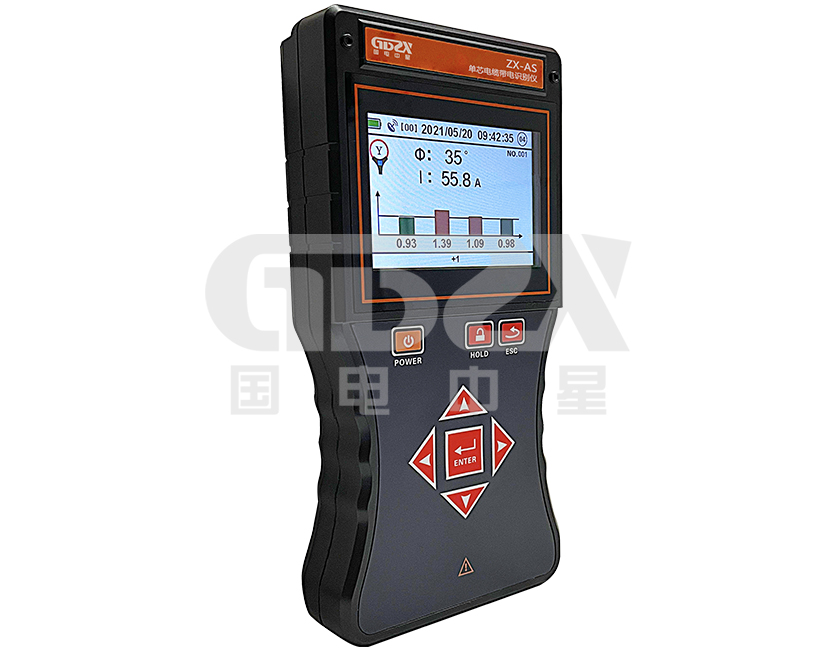

4. 接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器、GPS定位模塊，結合精準算法，時時分析顯示被測電纜的電流、相位、及電流趨勢。可測交流電流量程為AC 0.00A~2000A(50Hz/60Hz)，相位1°~360°。
5. 柔性電流鉗：為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別電纜瞬態電流及電流趨勢，口徑達300mm，攜帶操作都非常方便。
功能 | 單芯帶電電纜識別，交流電流、相位、電流趨勢測試，線損電流 |
電源 | 7.4V 3Ah 可充鋰電池，充滿電連續工作約10小時 |
識別電纜電壓低等級 | 主要110kV、220kV、500kV單芯帶電電纜；部分及其他單芯帶電電纜 |
電流頻率 | 50Hz、60Hz |
額定電流 | 約230mA max |
顯示模式 | 3.5寸真彩液晶屏顯示，彩色圖標指示 |
電流鉗方向 | 電纜識別時，兩把柔性電流鉗箭頭方向指向電纜遠端 |
接收機尺寸 | 長寬厚207mm×101mm×45mm |
柔性電流鉗 | 長約1m，線徑約7.5mm |
識別距離 | 500km以上 |
柔性鉗內徑 | φ300mm |
引線長度 | 柔性電流鉗引線長度：2m |
量程 | 電流：0.00A～2000A AC(50Hz/60Hz) |
相位：1°~360° | |
頻率：40Hz~70Hz | |
精度 | 電流：±2%±3dgt |
相位：±5° | |
頻率：±2Hz | |
檢測速率 | 約15秒/次 |
電纜判別 | 兩端儀器所測相位差值小于40°、電流差值小于10%、比例趨勢相同，兩端比例趨勢值之差小于5dgt，可判斷為目標電纜 |
背光控制 | 在功能選擇界面下，按上下箭頭鍵可以調節LCD背光亮度 |
自動關機 | 開機約1小時后無操作，儀表自動關機，以降低電池消耗 |
電池電壓 | 當電池電壓低時，電池電量低圖標顯示，提醒給電池充電 |
充 電 器 | 9V DC充電器 |
充電接口 | USB充電接口 |
工作溫濕度 | -10℃～40℃；80%Rh以下 |
存放溫濕度 | -10℃~50℃，≤95％RH,無結露 |
儀器質量 | 電流鉗：0.17kg接收機：0.47kg(帶電池) |
耐壓 | AC2000V/rms(外殼前后兩端之前) |
適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
