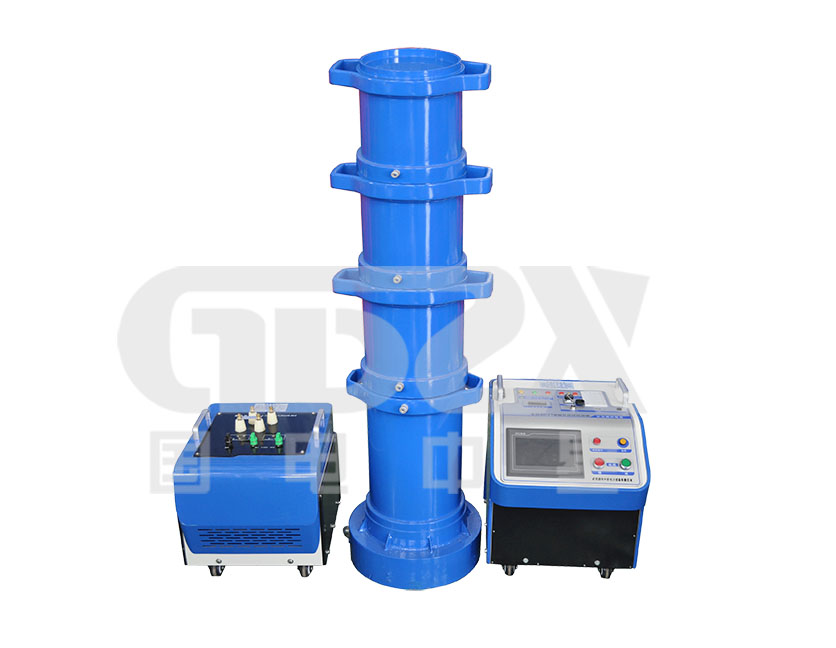

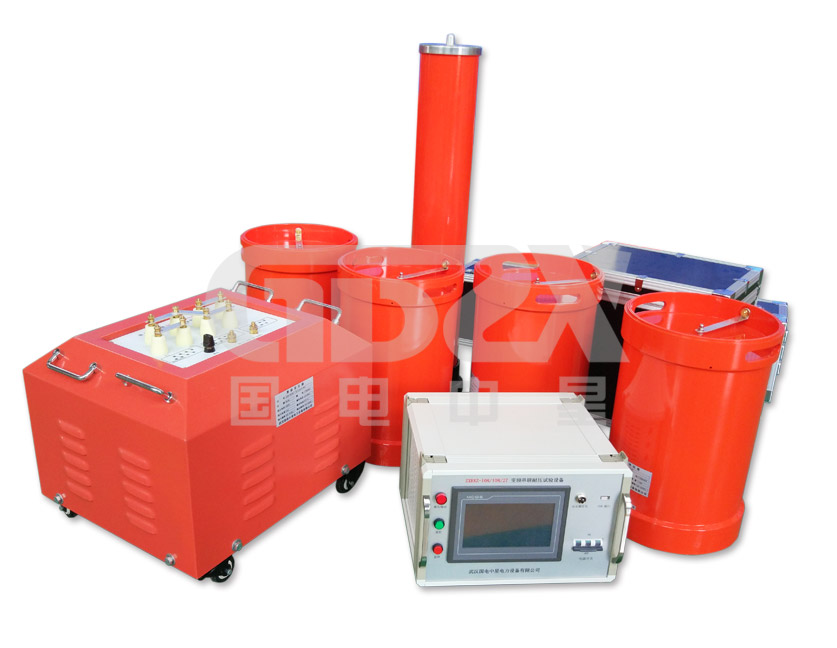

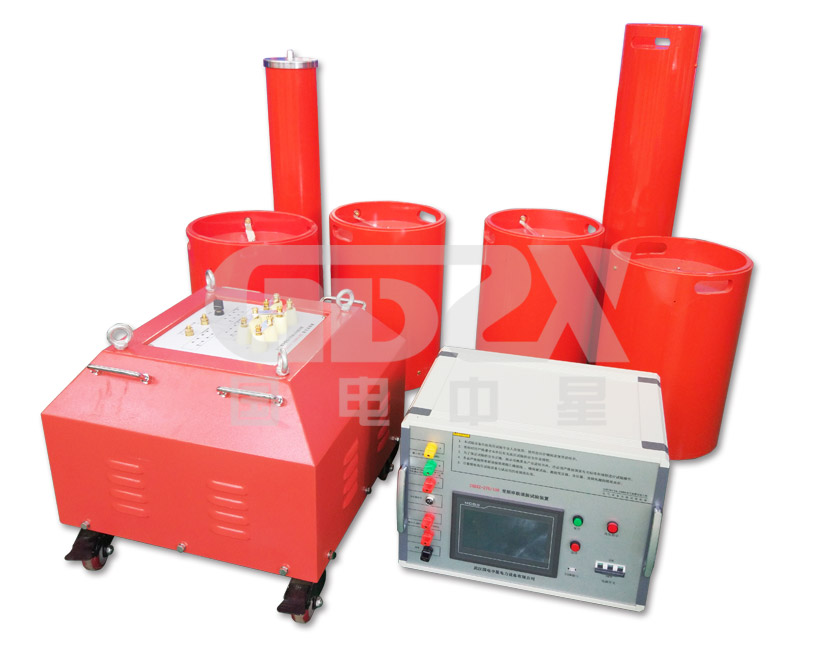

ZXGXZ系列調感式發電機耐壓諧振裝置

參考標準：GB50150-2006,DL/T849.6-2004

● 具有過壓、過流、零位啟動、系統失諧(閃落)等保護功能。
● 采用DSP平臺技術。
● 多種工作模式，高試驗速度。

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXGXZ系列調感式發電機耐壓諧振裝置要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45 Hz～65Hz，但是在很多試驗場合,要求對發電機進行的是50 Hz ±2 Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制定了調頻調感式發電機交流耐壓諧振裝置。

產品別稱
變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、調感式變頻諧振耐壓裝置、發電機交流耐壓諧振升壓裝置

性能特點

1、由于諧振無功全補償，電源和設備的功率僅為被試品所需容量的1/10以下（1/ Q>10）；同容量的體積小，重量輕，裝置輸出容量大而所需配置的電源容量小，價廉，使用操作便捷而安全。
2、串聯諧振實際是個電流濾波回路，使通過被試品的電流基本是基波電流，輸出電壓的波形畸變率小，優于現有所有類型的交流耐壓設備。
3、試品閃絡或擊穿后的短路電流僅為短路前試驗電流的1/10以下的（1/Q）能有效防止擊穿后擴大對故障點的損傷。
4、閃絡后立即自動熄弧，熄弧后恢復諧振狀態電壓建立的過程較長（秒數）是一個穩態的建立過程，既無電壓過沖之慮更無微秒級毫秒級瞬態過程的恢復過電壓的危險。

技術指標

額度輸出電壓	0～60kV（AC有效值）及以下
輸出頻率	50Hz
諧振電壓波形	純正弦波,波形畸變率≤1%
工作制	滿功率連續工作時間1min
品質因素	10～40
試驗容量	3000kVA及其以下
工作電源	380V±15%、工頻50Hz

常規配置及適用范圍：

適用范圍(出口電壓20kV及以下電壓等級的發電機或電機的交流耐壓試驗，頻率：50Hz±2Hz)
ZXGXZ-100/50
控制臺	10kW/220V
電抗器	50kV/1A一臺；50kV/1A一臺
激勵變壓器	10kW/5kV
分壓器	50kV/500pF
適用對象	發電機0.07～0.13uF；10kV電纜(300mm2)≤1.0km
ZXGXZ-150/50
控制臺	15kW/380V
電抗器	50kV/1.5A一臺；50kV/1.5A一臺
激勵變壓器	15kW/5kV
分壓器	50kV/500pF
適用對象	發電機0.13～0.2uF；10kV電纜(300mm2)≤1.5km
ZXGXZ-225/50
控制臺	25kW/380V
電抗器	50kV/1.5A兩臺；50kV/1.5A一臺
激勵變壓器	25kW/5kV
分壓器	50kV/500pF
適用對象	發電機0.2～0.27uF；10kV電纜(300mm2)≤2.5km
ZXGXZ-350/50
控制臺	30kW/380V
電抗器	60kV/2A兩臺；60kV/2A一臺
激勵變壓器	30kW/5kV
分壓器	50kV/500pF
適用對象	發電機0.27～0.33uF

電力系統常用發電機的電容量參考表：

類別	發電機
類別	型號	生產廠家	額定容量MW	額定電壓kV	相電容μF
火力發電機	T2-12-2		12	6.3	0.1
	TQ-25-2		2	6.3	0.19
	TBC-30		30	6.3	0.2
	TB2-30-2		30	6.3	0.2
	TQN-50-2		50	10.5	0.209
	TB-50-2		50	10.5	0.26
	TB-60-2		60	10.5	0.25
	TQN-100-2		100	13.8	0.234
	WT23S-083AF3		300	15	0.29
	TB-320-2		320	20	0.3
	T264/640		600	20	0.368
	QF-30-2		30	6.3	0.1
	QF-60-2		60	6.3	0.234
	QF-60-2		60	10.5	0.33
	QFS-125-2	上海電機廠	125	13.8	0.08～0.12
	QFSN-200-2	哈爾濱電機廠	200	15.75	0.19～0.21
	QFQS-200-2	東方電機廠	200	15.75	0.1928～0.21
	QFS-300-2	上海電機廠	300	18	0.16～0.2
	QFSN-300-2	上海電機廠	300	18	0.18～0.2
	QFSN-600-2		600	20	0.234
	ATB-2	美國GE公司	352	23	0.268
	TBB-200-2	前蘇聯	200	15.75	0.107
	TBB-500-2		500	20	0.25
	TBB-320-2	前蘇聯	320	20	0.31
	TBB-800-2		800	24	0.25
	2-105*234	美國西屋公司	600	20	0.2
	50WT23E-138	ABB	600	22	0.253
同步調相機	TT-15-8		15	6.6	0.108
同步調相機	TT-30-6		30	10.5	0.2

注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027
