電    源

DC 7.4V 1.8Ah可充鋰電池

背    光

可控白屏背光，適合昏暗場所使用

測量方式

精密4線、3線法測量、簡易2線、選擇法、雙鉗法測量接地電阻

測量方法

二三四線法測量：變極法，短路測量電流20mA Max

選擇法測量：變極法，短路測量電流20mA Max

雙鉗法：非接觸互感測量法，測試電流1mA Max

土壤電阻率：四極法(溫納法)

直流電阻：變極法

交流電流：平均值整流(鉗形)

對地電壓：平均值整流(P(S)-ES接口間)

量    程

二三四線法測量接地電阻(R)：0.000Ω~30000Ω

選擇法測量接地電阻(Re)：0.00Ω~3000Ω

雙鉗法測量接地電阻(Re)：0.01Ω~200Ω

雙鉗法測量接地電阻(Re)：0.01Ω~200Ω

接地電壓(50Hz/60Hz)： AC 0.0~100.0V

交流電流(50Hz/60Hz)： AC 0.00mA~600.0A

分辨率

二三四線法測量接地電阻(Re)、直流電阻：

0.001Ω(0.000Ω~29.999Ω); 0.01Ω(30.00Ω~299.99Ω)

0.1Ω(300.0Ω~2999.9Ω);1Ω(3000Ω~30000Ω)

選擇法測量接地電阻(Re)：

0.01Ω(0.00Ω~29.99Ω);0.1Ω(30.0Ω~299.9Ω)

1Ω(300Ω~3000Ω)

雙鉗法測量接地電阻(Re)：

0.01Ω(0.01Ω~0.99Ω);0.1Ω(1.0Ω~29.9Ω)

1Ω(30Ω~200Ω)

土壤電阻率(ρ)：

0.01Ωm(0.00Ωm~99.99Ωm)

0.1Ωm(100.0Ωm~999.9Ωm)

1Ωm(1000Ωm~9999Ωm)

10Ωm(10.00kΩm ~99.99kΩm)

100Ωm(100.0kΩm~999.9kΩm)

1kΩm(1000kΩm~9000kΩm)

接地電壓(50Hz/60Hz)： 0.1V

交流電流(50Hz/60Hz)： 0.01mA

精    度

二三四線法測量接地電阻(Re)、直流電阻(R—)：

±2%rdg±0.05Ω (0.000Ω~29.999Ω)

±2%rdg±3dgt (30.00Ω~299.99Ω)

±2%rdg±3dgt (300.0Ω~2999.9Ω)

±4%rdg±3dgt (3.000kΩ~30.00kΩ)

注：1、rC max或rP max時的附加誤差≤±5%rdg±5dgt。(rC max:4kΩ+100R＜50kΩ, rP max:4kΩ+100R＜50kΩ)

2、5V干擾電壓時的附加誤差≤±5%rdg±5dgt。

選擇法測量接地電阻(Re)：

±2%rdg±5dgt(0.00Ω~29.99Ω)

±2%rdg±3dgt(30.0Ω~299.9Ω)

±2%rdg±3dgt (300Ω~3000Ω)

雙鉗法測量接地電阻(Re)：

±10%rdg±5dgt(0.01Ω~100Ω)

±20%rdg±5dgt(101Ω~200Ω)

土壤電阻率(ρ)：根據R的測量精度而定

(ρ=2πaR  a:1 m~100m；π=3.14)

接地電壓(50Hz/60Hz)： ±2%rdg±3dgt

交流電流(50Hz/60Hz)： ±2%rdg±3dgt

測試電壓波形

正弦波

測試頻率

128Hz/111Hz/105Hz/94Hz(自動選頻)

短路測試電流

AC 20mA max

開路測試電壓

AC 40V max

電極間距范圍

1m~100m

顯示模式

6位大LCD顯示，帶背光

測量指示

測量中LED閃爍指示，LCD倒計數顯示

LCD尺寸

128mm×75mm

LCD顯示域

124mm×67mm

尺    寸

儀表尺寸：長寬高320mm×275mm×145mm

電流鉗長寬高：約220mm×100mm×27mm

包裝尺寸

外包裝長寬高：約400mm×245mm×335mm

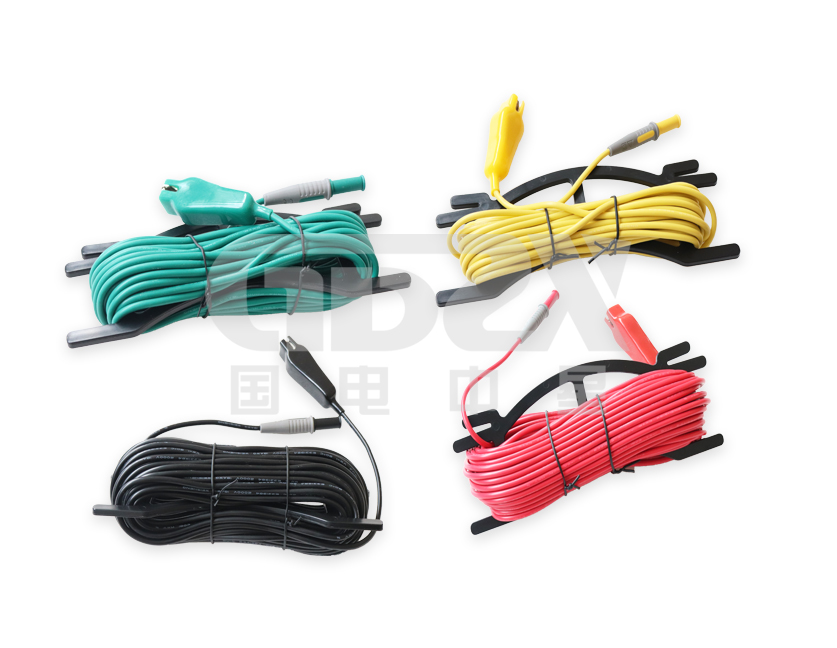

標準測試線

紅色15m，黑色15m，黃色10m，綠色10m各1條

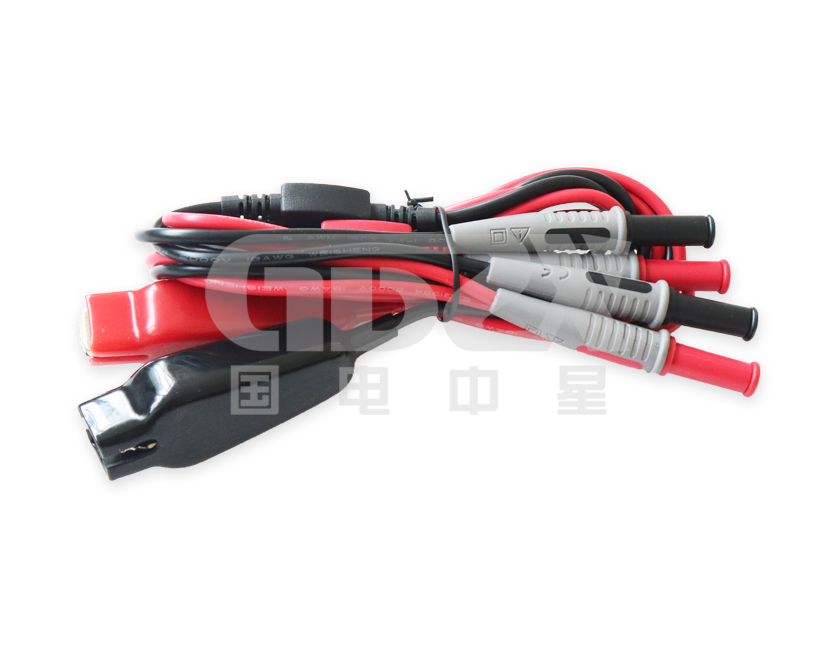

簡易測試線

2條：紅色1.6m，黑色1.6m各1條

輔助接地棒

4根：φ10mm×150mm

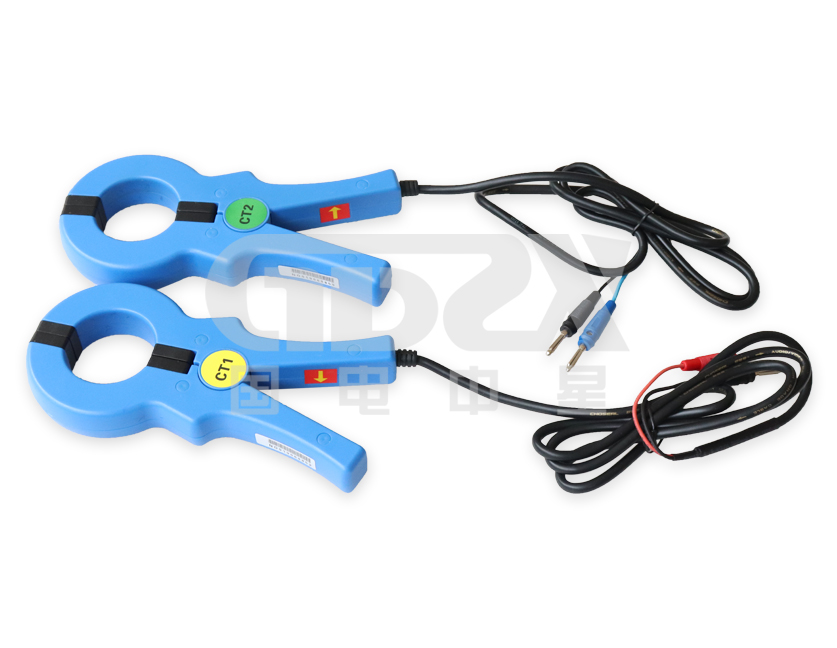

電 流 鉗

2把： CT1鉗紅黑插頭，CT2鉗藍黑插頭各1把

電流鉗口徑

φ52mm

電流鉗匝比

1000：1

電流鉗引線

長2m

測量時間

交流電流：約2次/秒;

對地電壓：約2次/秒;

接地電阻：約7秒/次

測量次數

5000次以上(短路測試，測1次，停30秒再測)

線路電壓

AC 100V以下測量

通訊接口

具有USB接口，存儲數據可以上傳電腦，保存打印

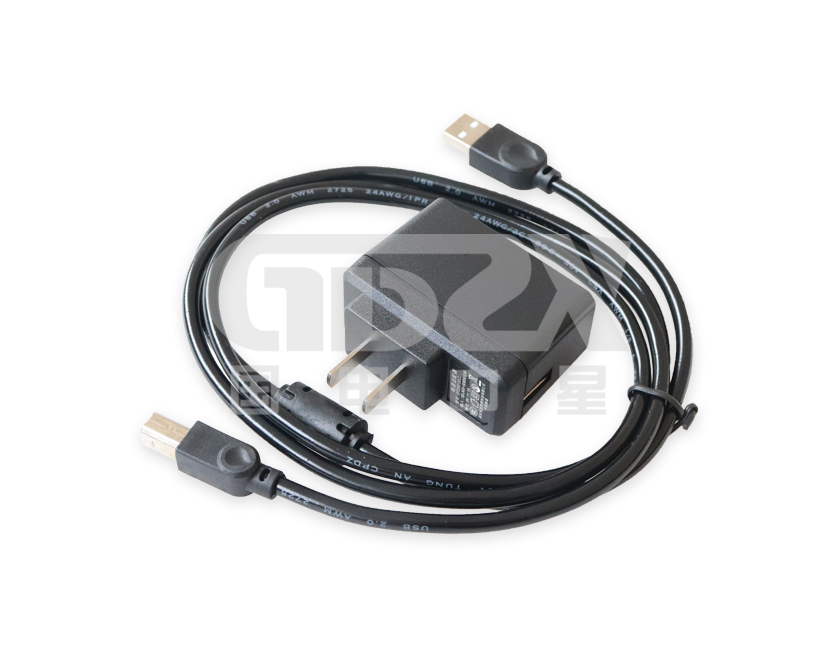

通 訊 線

USB通訊線1條，長1.5m

數據保持

保持?jǐn)?shù)據時“HOLD”符號指示

數據存儲

2000組，“MEM”存儲指示，顯示“FULL”表示存儲已滿

數據查閱

查閱數據時“READ”符號指示

溢出顯示

量程溢出時“OL”符號指示

電流鉗低電流指    示

選擇法或者雙鉗法測量時，當CT2鉗接收的電流信號低于0.5mA時，顯示“   ”符號，此時應檢查CT2電流鉗的鉗入方向

干擾測試

自動識別干擾信號，干擾電壓高于5V“NOISE”符號指示

輔助接地測試

具有輔助接地電阻值測試功能，0.00kΩ~30.00kΩ(100R+rC<50kΩ，100R+rP<50kΩ)

報警功能

測量值報警設定值時，“嘟--嘟--嘟--”報警提示

電池電壓

當電池電壓不足時，電池電壓低符號顯示，提醒給電池充電。

自動關機

開機15分鐘后自動關機

工作電流

待機：25mA Max(背光關閉)；

背光：25mA Max(單獨背光耗電)；

測量時：150mA Max(背光關閉)

質    量

儀表：2.66kg(含電池)

總質量：7.87kg(含包裝)

工 具 箱

專用工具箱設計，可承重200kg

工作溫濕度

-10℃~40℃；80%rh以下

存放溫濕度

-20℃~60℃；70%rh以下

過載保護

測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒

絕緣電阻

20MΩ以上(電路與外殼之間500V)

耐    壓

AC 3700V/rms(電路與外殼之間)

電磁特性

IEC61326(EMC)

適合安規

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；

IEC61010-031；IEC61557-1(接地電阻)；

IEC61557-5(土壤電阻率)；

JJG366-2004(接地電阻表)；

JJG1054-2009(鉗形接地電阻儀)。
