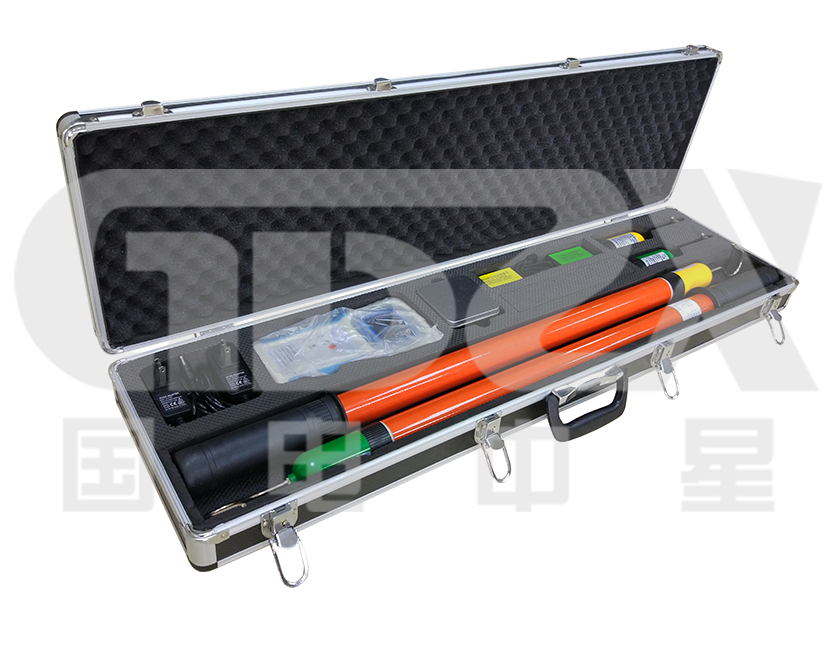

TAG-9001遠程無線高壓核相儀
適合5V～500KV輸電線路帶電核相作業
參考標準：
●儀器小型化、手持式設計，體積小、重量輕便于攜帶和操作
●相位差準確度：誤差≤5°。頻率準確度：±0.1HZ。可跨電壓測量范圍為5V～550kV
●真人語音提示測量結果和操作步驟
說明書
操作視頻TAG-9001遠程無線高壓核相儀采用GPS精確授時技術和無線傳輸技術，用于遠距離核相、近距離核相和開關柜取電感應點核相。還具有高壓驗電、核定相序、測量電網頻率的功能。儀器適合5V～500KV輸電線路帶電核相作業。采用GPS衛星精確授時技術，在全球任何地方獲取統一的時間，能夠同時測量任何地方的兩條電線相位差值。解決了傳統無線核相儀操作需在300米以內的距離限制。
1. 儀器小型化、手持式設計，體積小、重量輕便于攜帶和操作。
2. 儀器適合5V～550kV交流輸電線路和二次帶電顯示器核相，具有高壓驗電功能。
3. 相位差準確度：誤差≤5°。頻率準確度：±0.1HZ。可跨電壓測量范圍為5V～550kV。
4. 發射器和接收主機的最大傳輸視距約100米。
5. 遠程核相時兩個GPS主機的距離為0.3公里～800公里。
6. 真人語音提示測量結果和操作步驟。
7. 3.2英寸彩屏同時顯示2條線路相位差、頻率、矢量圖和同異相結果，顯示GPS衛星顆數，GPS授時狀態和時間等信息。
相位差準確度 | 近距離核相誤差≤3° 遠距離核相---精準模式誤差≤3° 遠距離核相---授時模式誤差≤6° |
頻率準確度 | ±0.1Hz。 |
發射器和接收主機的無線視距傳輸距離 | ＞100m |
甲乙主機之間GPS衛星授時遠程核相距離 | ≥500k |
結果判斷采用A級標準 | 相位差≥30°為異相；相位差<30°為同相 |
無GPS信號時本機仍可繼續工作 | 30分鐘 |
高壓測量時泄漏電流 | <10uA |
工作環境 | -35℃--- +45℃ 濕度≤95%RH。 |
儲存環境 | -40℃--- +55℃ 濕度≤95%RH。 |

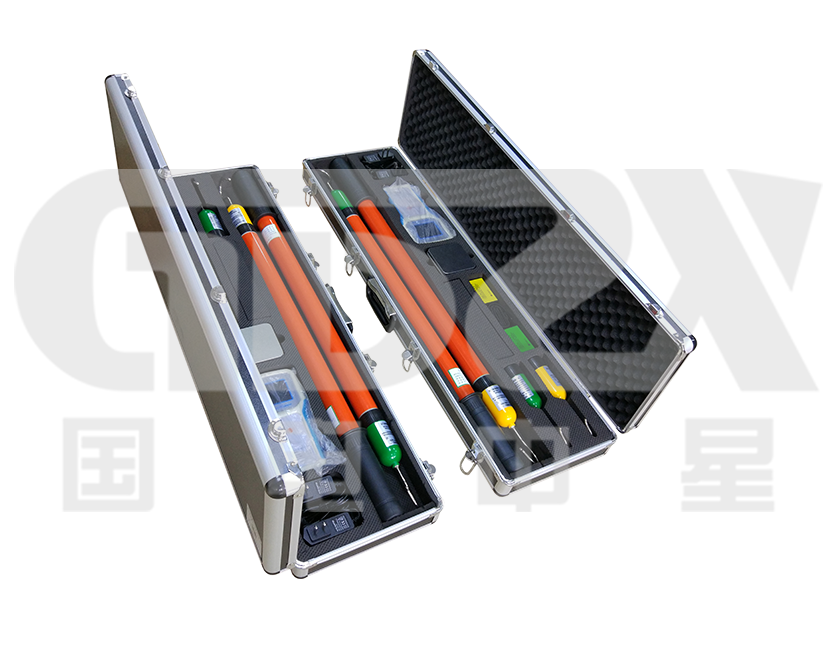

整機重量 | 約5Kg*2個。 |
儀器包裝尺寸 | 長71cm*寬26cm*高11cm*2個。 |
儀器實現了跨電壓等級測量，一臺儀器可以測量各電壓等級線路。 | |
具有高壓驗電和核定相序的功能。 | |
可以用于開關柜帶電顯示器核相。 | |
數據存儲容量800組，可以查閱和單條刪除。 | |
標配絕緣桿長度為3米，絕緣桿適用電壓等級≤220KV。 | |
發射器工作功耗<0.1W，接收主機工作功耗<0.3W。 | |
兩個發射器和接收器均內置可充電鋰電池。主機鋰電池容量約為2200mAH，發射器電池容量約為350mAH。 | |
