ZGA系列智能型直流高壓發生器

適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗

參考標準：

●全自動避雷器試驗、階段試驗完整顯示升降壓過程，耐壓時間

●接地檢測功能，儀器未安全接地儀器將顯示接地提醒

●自動耐壓試驗，完整顯示升降壓過程，耐壓時間

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

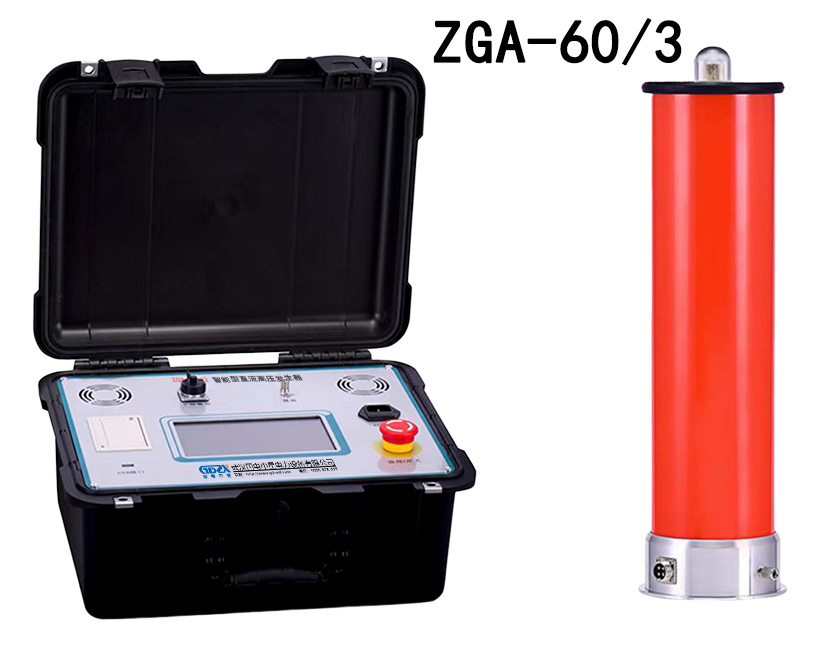

ZGA-60系列智能型直流高壓發生器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。

用AIPWM技術，對PWM技術的不準確線性度進行了調整，使儀器精度得到了大幅度提高。并采用AI技術設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題，增加了AI全自動氧化鋅避雷器測量，自動耐壓試驗功能，并可以直接打印試驗報告及保存實驗報告，保留了手動方式。

性能特點

1. 全自動避雷器試驗、階段試驗完整顯示升降壓過程，耐壓時間。

2. 接地檢測功能，儀器未安全接地儀器將顯示接地提醒。

3. 自動耐壓試驗，完整顯示升降壓過程，耐壓時間。

4. 采用AIPWM技術，對PWM不準確線性度進行了調整，精度得到了大幅度提高。紋波系數≤0.2%。

5. 儀器增加了萬年歷和時間功能，實驗報告帶有時間和日期。

6. 倍壓筒采用新型材料，輕巧、堅固。底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強。

技術指標

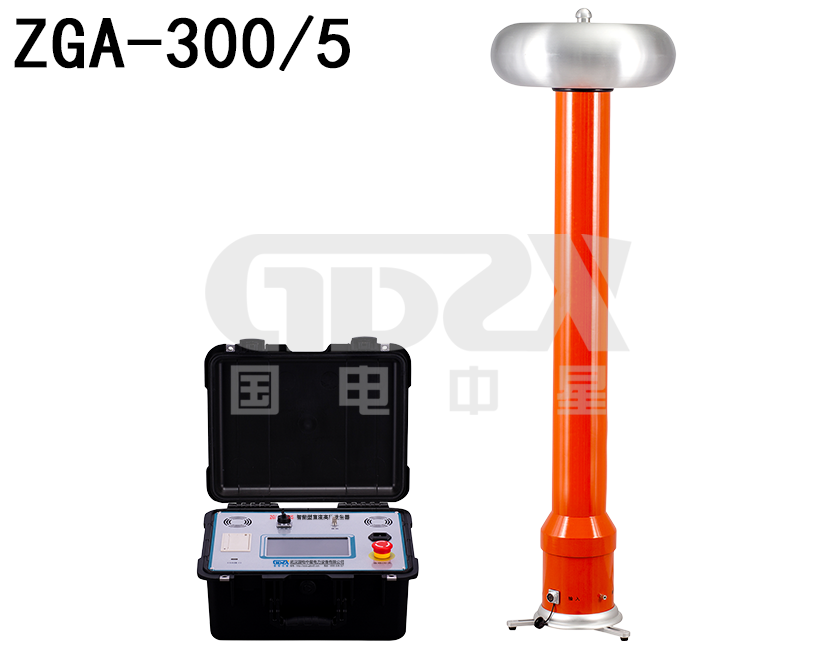

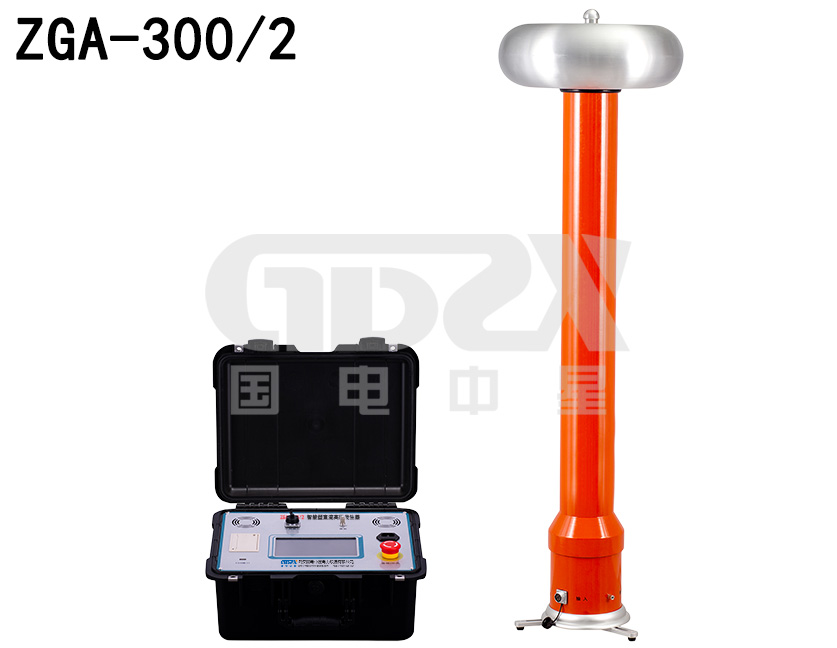

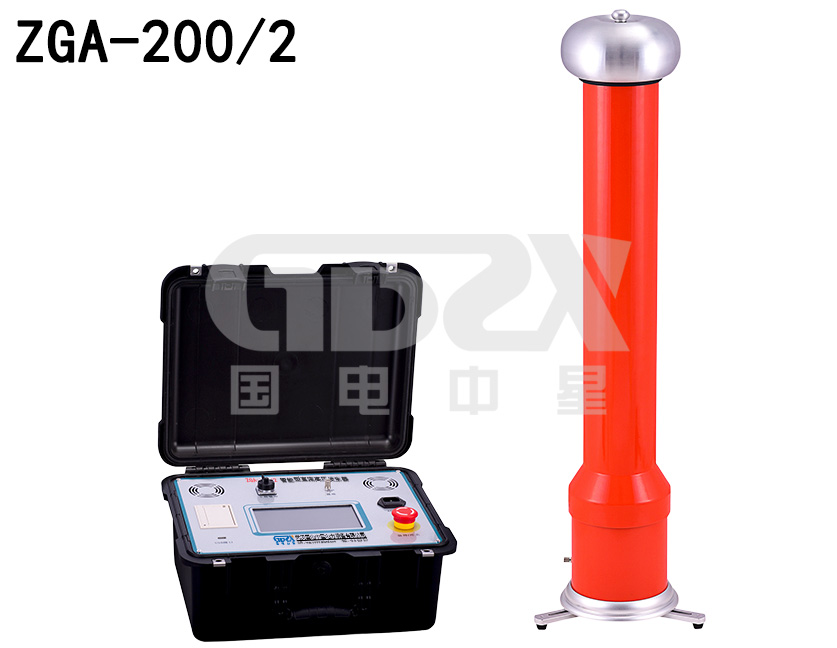

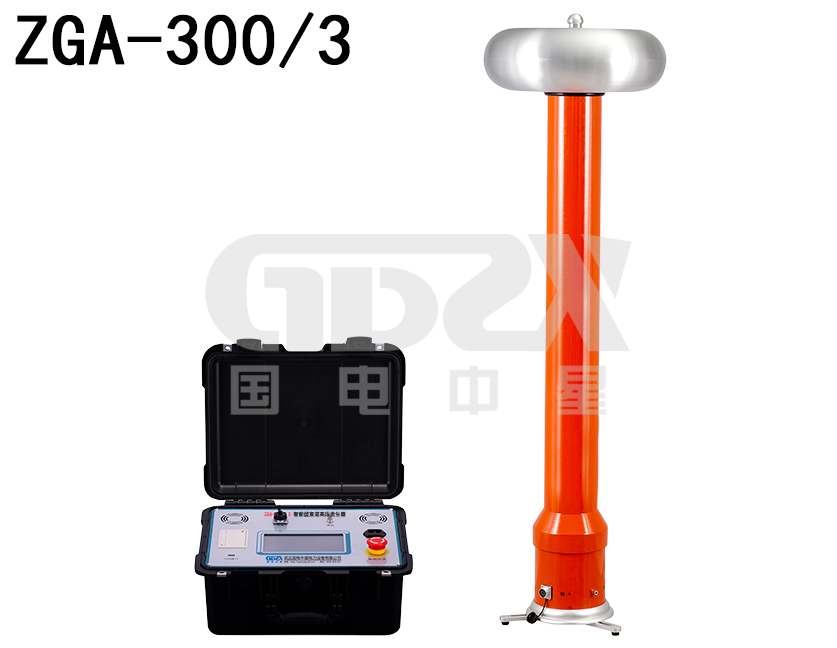

規格技術參數	60/2	60/3	60/5	120/2	120/3	120/5	120/10	200/2	200/3	200/5	300/2	300/3	300/5
額定電壓(kV)	60	60	60	200	200	200	300	200	200	200	300	300	300
額定電流(mA)	2.000	3.000	5.000	2.000	3.000	5.000	10.000	2.000	3.000	5.000	2.000	3.000	5.000
額定功率(W)	120	180	300	240	360	600	1200	400	600	1000	600	900	1500
控制箱質量(kg)	4.5	4.5	4.5	4.5	4.5	4.5	4.5	5.5	6.0	6.5	4.5	4.5	4.5
倍壓筒質量(kg)	4.5	4.5	4.5	4.5	4.5	4.5	18	8.7	9	9	27	27	27
倍壓筒高度(mm)	440	440	440	540	540	540	850	970	970	970	1220	1220	1220
電壓精度	±(1.0%讀數＋1個字)
電流精度	±(1.0%讀數＋1個字)
紋波系數	≤0.2%
電壓穩定度	電源電壓變化±10%時≤1%
過載能力	空載電壓可超出額定電壓10%使用10分鐘最大充電電流為1.25倍額定電流
電源	單相交流50Hz 220V±10%
工作方式	間斷使用：額定負載30分鐘
	1.1倍額定電壓使用：10分鐘
工作環境	溫度：-10℃～+40℃
	相對濕度：室溫為25℃時不大于85%（無凝露）
	海拔高度：1500米以下
帶電容負荷能力	被試品電容量無限制
	可用1.5倍的額定電流充電
控制箱特點	具有全自動做氧化鋅避雷器試驗
	具有手動調節電壓輸出功能。



注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027
