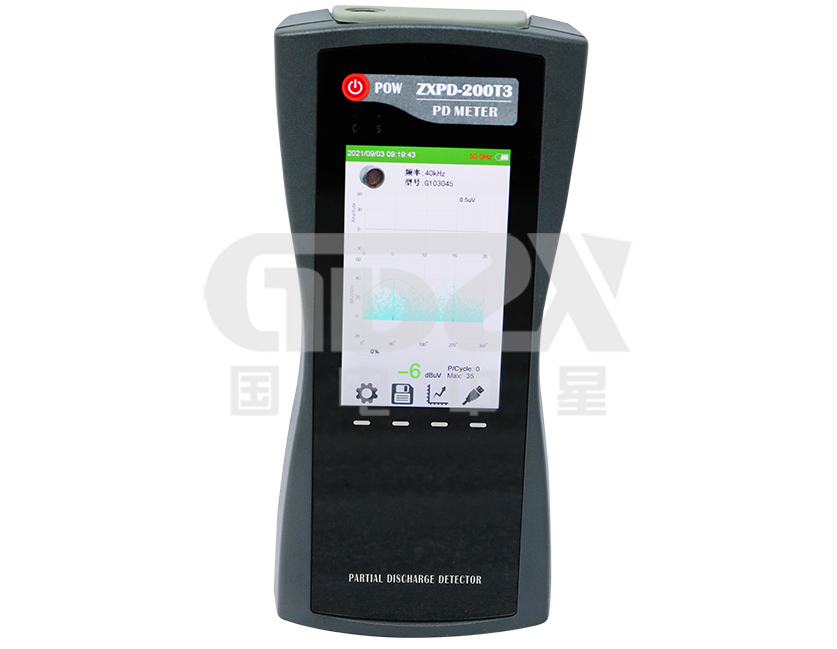

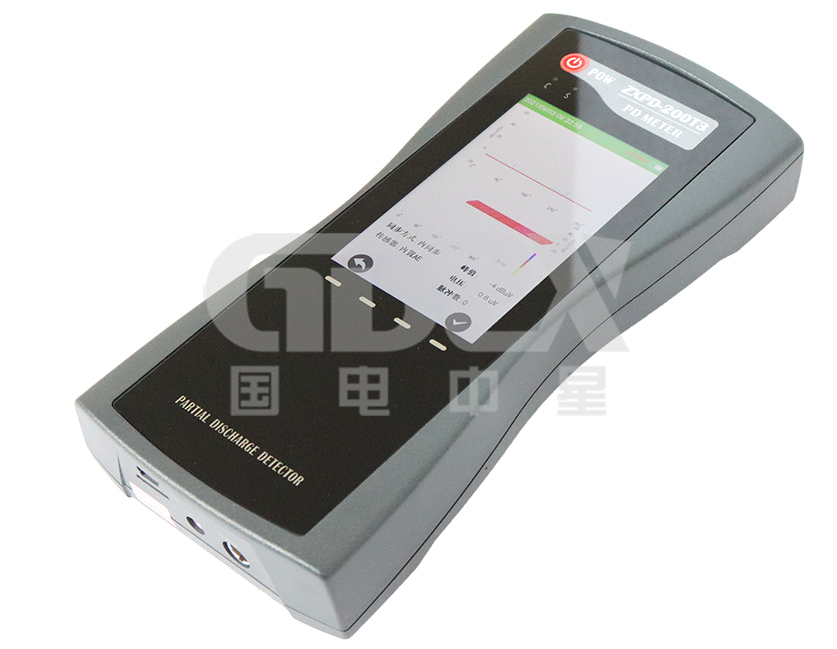

ZXPD-200T系列局部放電檢測儀可廣泛應用于電力系統的局放檢測，包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測，通過以下幾項指標來衡量電氣設備的放電程度：
局部放電強度檢測：通過測量 1 個工頻周期內的放電信號，根據放電脈沖序列中（dB）來表征局部放電的強度。
局部放電頻度檢測：裝置測量 1 個工頻周期內的放電信號，提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。
性能特點

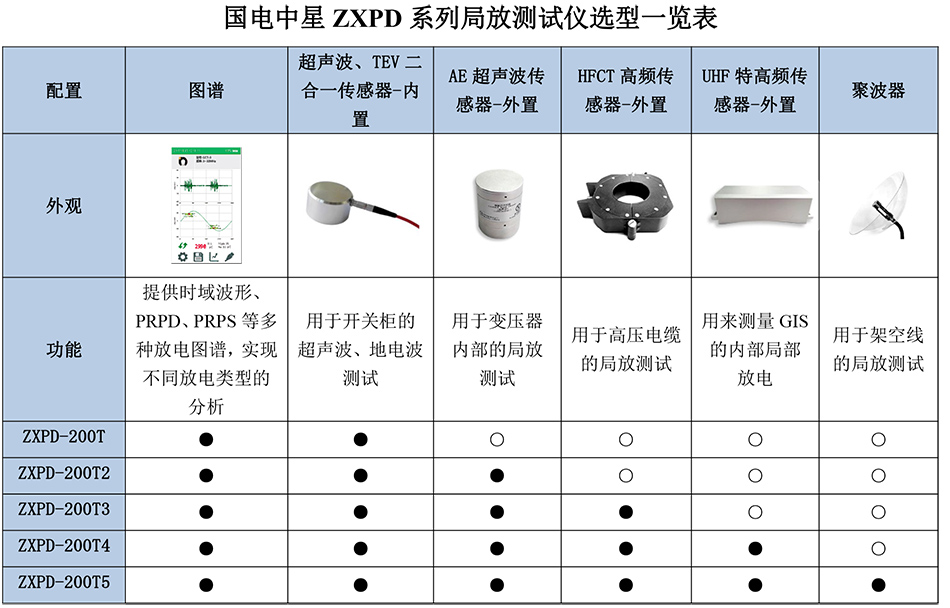

1. 配置不同傳感器實現幾乎所有的電氣設備的局部放電檢測；
2. 提供時域波形、PRPD、PRPS等多種放電圖譜，實現不同放電類型的分析；
3. 人性化的人機界面方便不同設備的數據管理，包括歷史數據變化趨勢的追溯、橫向與縱向數據分析，實現被測設備360°全面診斷；

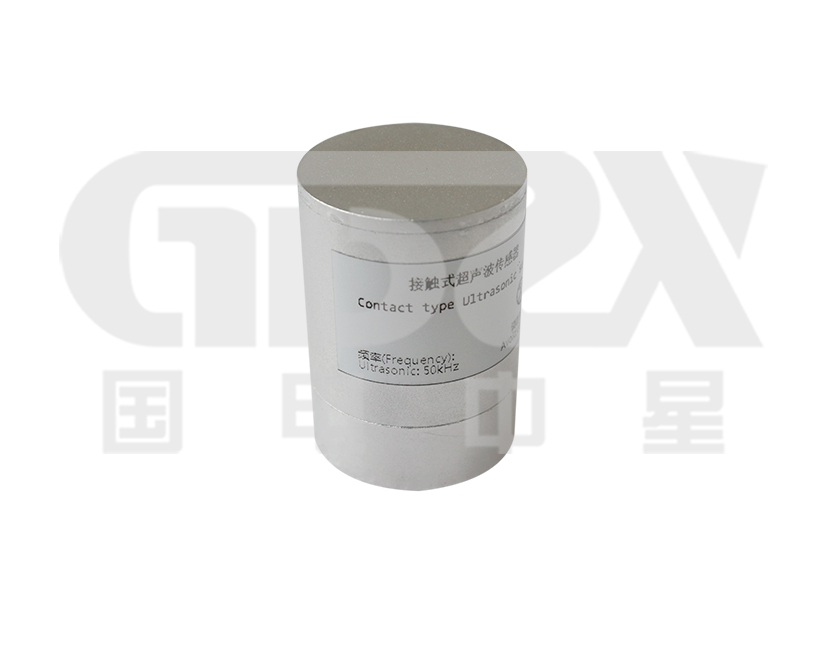

4. 內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器，可外接變壓器、GIS、架空線路、電纜等專用傳感器；
5. 采用非侵入式檢測方式，測試過程中無需停電，無需額外配置高壓源，比傳統的脈沖式局部放電檢測儀使用更加方便；
6. 測試帶寬范圍為30kHz ~ 2.0GHz，適用各種頻段的檢測原理。
技術指標
| TEV測量 | UHF 測量 | |||
| 測量范圍 | 0-60 dBmV | 檢測頻段 | 300-2000MHz | |
| 分辨率 | 1dB | 測量范圍 | 0-60dBm | |
| 精度 | ±1dB | 精度 | ＜1dBmV | |
| 每周期最大脈沖 | 1400 | 傳感器頻段 | 300-2000MHz | |
| 測量頻帶 | 3~100MHz | |||
| AA 測量 | AE 測量 | |||
| 測量范圍 | -6dBμV 至 68dBμV | 測量范圍 | -6dBμV 至 68dBμV | |
| 分辨率 | 1dB | 分辨率 | 1dB | |
| 精度 | ±1dB | 精度 | ±1dB | |
| 傳感器中心頻率 | 40 kHz | 頻率范圍 | 20~200 kHz | |
| HFCT 測量 | ||||
| 傳感器傳輸阻抗 | 5mV/mA | |||
| 檢測頻率 | 1～30MHz | |||
| 靈敏度 | ≤50pC | |||
| 硬件 | ||||
| 外殼 | ABS | |||
| 顯示 | 4.0 寸RGB液晶屏 | |||

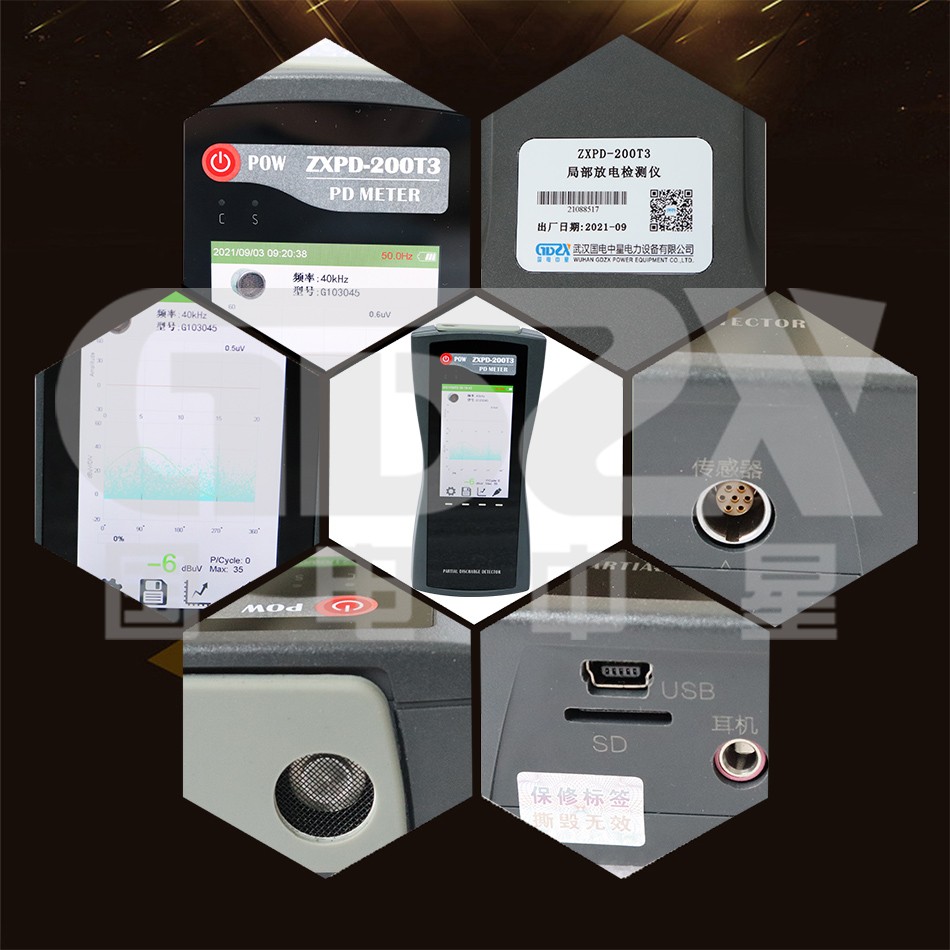

| 連接器 | USB 接口(兼充電器輸入) 3.5mm 立體聲耳機插孔 外部超聲波傳感器輸入 | 無線wifi 無線同步基準 | ||
| 耳機 | 8 歐姆 | |||
| SD 卡 | 標配 16-64G | |||
| 內置電池 | 3.7V/5000mAh 鋰電池 | |||
| 工作時間 | 約 6 小時 | |||
| 充電器 | AC 90-264V 或 DC 5V | |||
| 使用溫度 | -20 ~ 50℃ | |||
| 濕度 | 20-85% 相對濕度 | |||
| 體積、重量 | 210*100*35（mm） 0.4KG(主機) | |||
