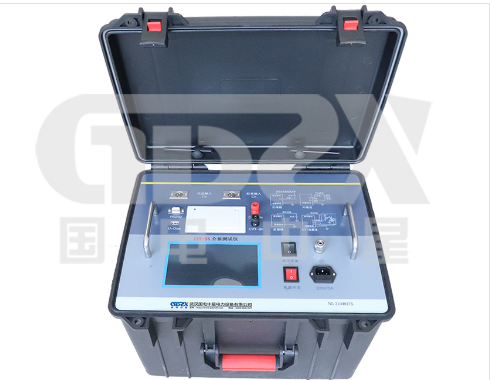

電力設備介損測量的技術革新：JSY-04全自動抗干擾介損測試儀技術優勢

 介質損耗因數（tanδ）是評估電力設備絕緣狀態的關鍵參數，其測量精度與可靠性直接關系到設備運行安全。在變電站等強電磁干擾環境下，傳統介損測量方法（如西林電橋）常面臨抗干擾能力弱、操作繁瑣、效率低下等挑戰。JSY-04全自動抗干擾介損測試儀的誕生，代表了介損測量技術的一次重大飛躍。本文將從技術角度，對比分析JSY-04的核心優勢，為技術人員理解其應用價值提供參考。

一、 核心突破：變頻抗干擾技術與數字化測量

1.傳統痛點： 傳統電橋依賴工頻（50Hz）測量，極易受現場無處不在的50Hz及其諧波干擾，導致測量數據失真、重復性差，甚至無法完成測試。

2.JSY-04解決方案：

變頻電源技術： 核心突破在于摒棄固定工頻。儀器內置大功率開關電源，可輸出純凈的45Hz和55Hz正弦波作為測試電源。

數字濾波（傅立葉變換）： 結合先進的傅立葉變換數字濾波技術，儀器能有效識別并濾除50Hz工頻干擾信號。

高精度數字化處理： 利用單片機進行自動頻率變換、高精度模/數轉換和實時數據運算。

3.對比優勢： 實測表明，即使在200%背景干擾的極端電磁環境下，JSY-04依然能保持極高的測量精度（Cx：±(讀數×1%+1pF)； tgδ:±(讀數×1%+0.00040)），徹底解決了現場抗干擾難題，顯著提升數據的可信度與穩定性。

二、 操作體驗：智能化、自動化與人性化

1.傳統痛點： 手動平衡電橋耗時長、對操作人員技術要求高、容易引入人為誤差；數據記錄依賴人工，效率低且易出錯。

2.JSY-04解決方案：

全自動測量： 微處理器控制整個測量流程。用戶只需選擇測試模式（正接/反接/自激法等）和設置參數（電壓、頻率），儀器自動完成升壓、測量、計算、降壓過程，耗時僅約40秒。

全觸摸大屏交互： 配備直觀的全圖形化觸摸操作界面，過程清晰明了，無需專業培訓即可上手操作，大大降低使用門檻。

強大的數據管理： 內置日歷芯片和大容量存儲器自動存儲測試結果（帶時間戳）；支持U盤導出數據，便于在PC端用專用軟件進行深度分析、管理和生成報告；自帶熱敏打印機可現場打印結果。

3.對比優勢： 從繁瑣的手動操作到“一鍵式”自動化測量，JSY-04極大提升了測試效率，減少了人為誤差，并實現了測試數據的電子化、規范化管理，為狀態檢修提供了可靠的數據基礎。

三、 功能集成：強大的測試能力與安全保障

1.傳統痛點： 功能單一（通常僅能測介損和電容），進行其他試驗（如CVT測試、耐壓）需攜帶多臺設備，接線復雜；安全保護措施有限。

2.JSY-04解決方案：

多功能一體化：

內置高壓電源 & 標準電容： 一體化設計，減少現場接線，方便移動測試。

先進的CVT測試： 支持自激法測試，可全自動測量C1、C2電容及介損，以及總電容、總介損；獨有的CVT變比、極性、相位誤差測量功能；提供完善的高低壓電壓/電流保護限制。

交流耐壓功能： 可用于PT、CT二次繞組及400V低壓系統的耐壓試驗。

油介損測量： 高精度滿足要求，只需配合標準油杯和測試線。

外接高壓電源兼容： 智能識別40Hz-300Hz的外接電源頻率，兼容工頻或串聯諧振電源進行大容量高電壓試驗。

全面的安全防護：

強制接地保護： 接地不良時禁止啟動高壓。

過流保護： 試品短路或擊穿時保護儀器。

觸電保護： 意外觸電時立即切斷高壓。

多重限值保護 (CVT/外施高壓)： 確保測試過程安全。

(選配)GPS定位： 記錄測試地點信息。

3.對比優勢： JSY-04將多項高壓試驗功能集成于一體，極大擴展了應用場景（尤其是CVT的全面測試），減少了現場攜帶設備數量和接線復雜度，并提供了遠超傳統設備的多層次安全保障體系。

四、 性能參數：精度、范圍與適應性

1.寬范圍高精度：

電容范圍廣： 覆蓋3pF ~ 30μF（視接線方式和電壓），分辨率達0.001pF（4位有效數字）。

介損范圍不限： 自動識別電容/電感/電阻性試品，分辨率0.001%。

試驗電流范圍寬： 5μA ~ 5A。

2.靈活的頻率與電壓設定：

內施高壓： 電壓0.5-10kV（可定制12kV）任意設定（如5123V）；頻率40-70Hz單頻任意設定（如48.7Hz），或50/60Hz ±0.1Hz~±10Hz 雙變頻自動抗干擾模式。頻率精度±0.01Hz。

外施高壓： 兼容40-300Hz工頻或變頻電源，正接線電流5A，反接線支持10kV/5A。

3.環境適應性強： 寬輸入電壓（180V-270V AC，50/60Hz±1%），適應市電或發電機供電；工作溫度-10℃~50℃；濕度<90%。

4.對比優勢： 相比傳統設備有限的量程和固定頻率電壓，JSY-04在測量范圍、精度、頻率電壓設定的靈活性以及環境適應性方面都具有顯著優勢，能滿足更復雜多樣的測試需求。

總結與應用展望：

JSY-04全自動抗干擾介損測試儀通過變頻抗干擾技術、全數字化測量、高度自動化操作和多功能一體化集成，成功解決了傳統方法在強干擾現場應用的痛點。其高精度、高效率、高安全性的特點，使其成為電力行業進行變壓器、互感器、套管、電容器、避雷器以及CVT等設備絕緣狀態診斷的理想工具。

對于技術人員而言，掌握JSY-04的應用意味著：

1.顯著提升現場測試效率與成功率： 告別干擾困擾，快速獲取可靠數據。

2.降低工作強度與技術門檻： 自動化操作簡化流程，觸摸屏交互直觀易用。

3.拓展測試能力： 一臺設備完成介損、電容、CVT全面測試、變比、耐壓等多種試驗。

4.保障人身與設備安全： 完善的多重保護機制是現場作業的重要后盾。

5.實現數據信息化管理： 便捷的數據存儲、導出和報告生成，助力狀態檢修決策。

隨著智能電網和狀態檢修的深入發展，像JSY-04這樣集先進技術、強大功能與便捷操作于一體的智能測試設備，將成為電力試驗技術人員不可或缺的利器，為電網的安全穩定運行提供更強大的技術支撐。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
